YK3120 CNC-6高速數控滾齒機

YK3120CNC5/6高速數控滾齒機YK3120CNC5/6型高效高速全功能數控滾齒機，主要為4模及4模以下的圓柱直齒輪、圓柱斜齒輪、同步帶輪、花鍵、蝸輪、鼓形齒輪等零件的生產加工而研發。機床為立式布局，設計新穎，產品設計的主旨思路是：以客戶的切實需求作為設計目標，將提高產品質量、提高生產效率、降低齒輪生產成本這幾方面著重打造。并可為廣大用戶針對不同產品設計配套的自動上下料機械手，大大提高生產效

發送郵件

Description

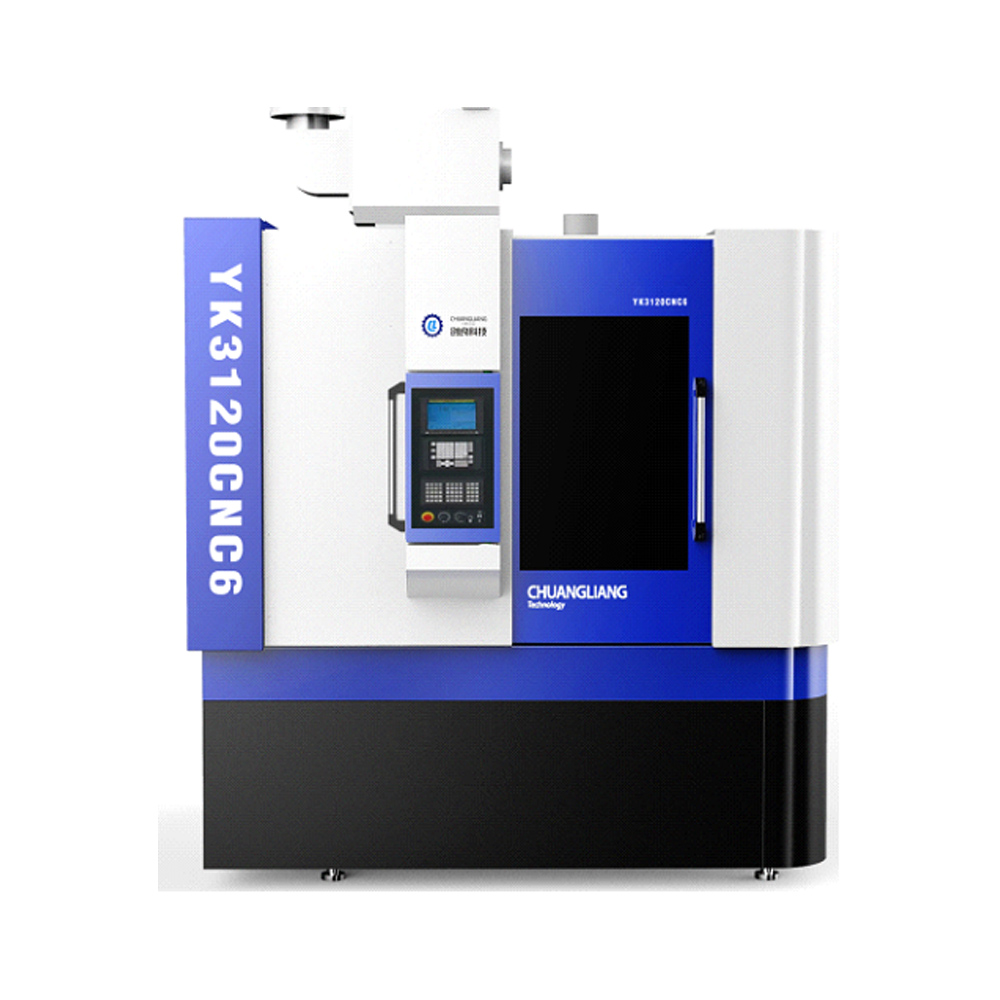

YK3120 CNC5/6 高速數控滾齒機

YK3120CNC5/6型高效高速全功能數控滾齒機，主要為4模及4模以下的圓柱直齒輪、圓柱斜齒輪、同步帶輪、花鍵、蝸輪、鼓形齒輪等零件的生產加工而研發。機床為立式布局，設計新穎，產品設計的主旨思路是：以客戶的切實需求作為設計目標，將提高產品質量、提高生產效率、降低齒輪生產成本這幾方面著重打造。并可為廣大用戶針對不同產品設計配套的自動上下料機械手，大大提高生產效益。

機床特點

1、本機床分為5軸4聯動和6軸4聯動2種

5軸	6軸
X軸：徑向進給軸	X軸：徑向進給軸
Y軸：切向竄刀軸	Y軸：切向竄刀軸
Z軸：軸向進給軸	Z軸：軸向進給軸
B軸：滾刀旋轉軸	A軸：刀架旋轉軸
C軸：工件旋轉軸	B軸：滾刀旋轉軸
	C軸：工件旋轉軸

2、采用電子齒輪箱【EGB】功能，取消了傳統滾齒機復雜的機械傳動鏈，大大增加了傳動剛性和精度，避免了傳統滾齒機繁雜的掛輪計算和交換掛輪等工作。

3、機床鑄件采用牢固的雙層壁筋結構，并通過有限元分析，使機床的整體剛性和床身精度穩定性達到最佳狀態。

4、獨特的導軌配置方式使機床在得到高剛性、增加滾切力的同時又避免了導軌爬行對產品質量所產生的影響。

5、在濕式滾切吋，采用機床整體熱導方式，通過冷卻油循環帶走高速滾切所產生的熱量，同時也使部分熱量均勻傳導到機床各處達到熱平衡效果。

6、采用獨特的消息結構消除間隙，提高產品精度穩定性和機床傳動平穩性，也使機床具有良好的動態響應特性。

7、機床在采用相應的刀具和工裝時，可以采用濕式滾切和干式滾切二種加工方式。

8、加裝特殊選件后，機床可實現硬齒面齒輪的二次對刀和精刮功能，省去硬齒面的磨齒環節從而大大節省了加工成本。

9、加工精度可達6級。

10、友好的數控加工界面，使得本機床的操作變得簡單易學，操作工通過簡單幾天的培訓即可操作機床。

Yk3120主要技術參數

最大加工直徑	The largest machining diameter		mm	200
最大加工模數	The largest processing module		m	4
工作臺面直徑	Work surface diameter		mm	200
最大刀具直徑	The largest diameter cutter		mm	140
最大刀具長度	The biggest tool length		mm	150
使用刀桿規格	The use of tool rod specifications		mm	22/27/32
主軸錐度規格	The spindle taper specifications			Bt40
滾刀軸最高轉速	Highest hob shaft speed		rpm	3000
工件軸最高轉速	Work piece axis of the highest speed		rpm	300
X軸行程	X trip		mm	180
Y軸行程	Y trip		mm	120
Z軸行程	Z axis stroke		mm	300
工件角度	Deg		±45 °	±45 °
X軸最大快移速度	X axis maximum fast moving speed		mm	3000
Y軸最大快移速度	Y the most moving speed		mm	2000
Z軸最大快移速度	Z axis maximum fast moving speed		mm	5000
機床電器總功率	Total power of electric machine		KW	22
機床外觀尺寸	Machine tool appearance size		mm	2620X2100X2820
機床重量	Machine weight		KG	約 7000
標配
數控系統	電器柜冷卻系統	工件夾緊油缸組件	濕切冷卻系統	工具箱及調整工具
電器柜	22、27、32刀桿	頂尖	鐵屑車	磁性排泄機
液壓系統	集中潤滑系統	自動拉刀裝置	防震機床墊鐵
選配
Dynapath 數控系統	德國西門子數控系統		自動上下料裝置	二次對刀裝置
工裝夾具	40刀桿		油霧分離器	干切氣冷組件
